AM 150

La centrale AM 150 est le plus petit système de ventilation décentralisée à récupération de chaleur proposé par Airmaster. Il a été spécialement conçu pour les petits locaux, comme par exemple les bureaux pour une ou deux personnes et les petites salles de réunion ou de travail.

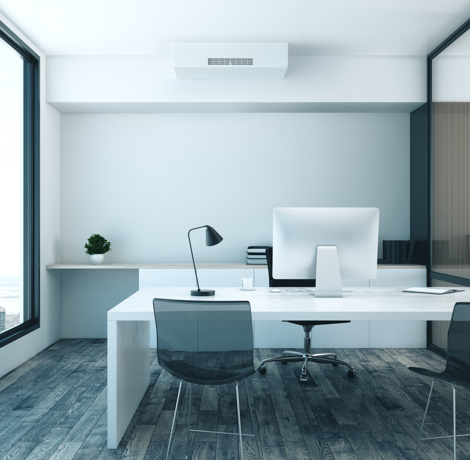

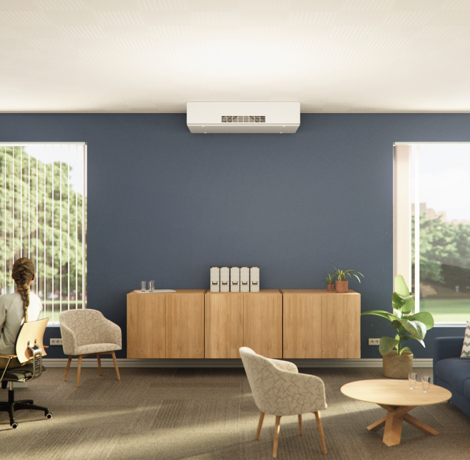

La centrale AM 150 est particulièrement adaptée aux bureaux de 1 ou 2 personnes et aux petites salles de réunion dans les entreprises, établissements scolaires ou bâtiments publics. Autrement dit, elle est la solution idéale pour les locaux de petite taille qui requièrent un climat intérieur confortable pour assurer le bien-être des occupants.

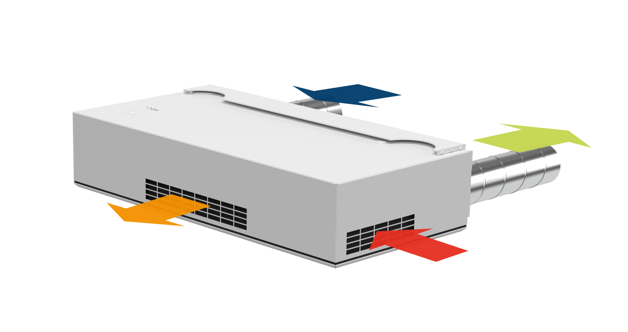

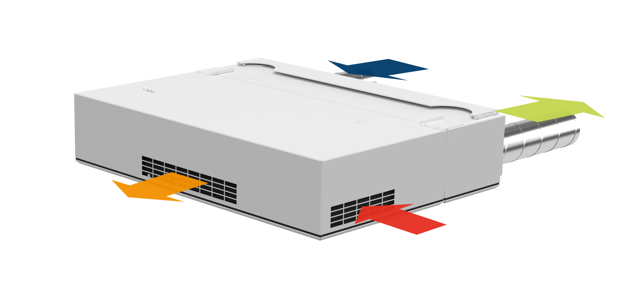

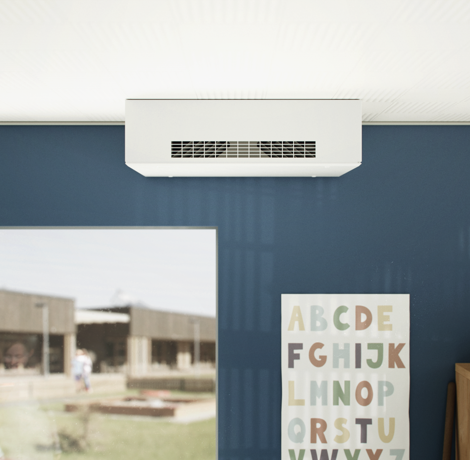

L’AM 150 est une centrale horizontale à suspension murale ou au plafond avec prise d’air et rejet d’air par l’arrière. Elle bénéficie de la même qualité de production élevée que les autres produits Airmaster : composants de qualité, moteurs EC à faible consommation d’énergie, échangeurs à contre-courant, etc.

À l’aide des capteurs de mouvement et des capteurs de CO2 proposés en option, il est possible d’adapter la ventilation aux besoins, selon le nombre de personnes présentes dans la pièce à n’importe quel moment. Par ailleurs, la régulation entièrement automatique peut être combinée à Airmaster Airlinq® Online.

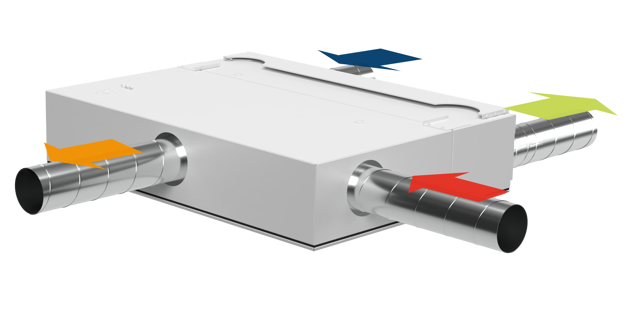

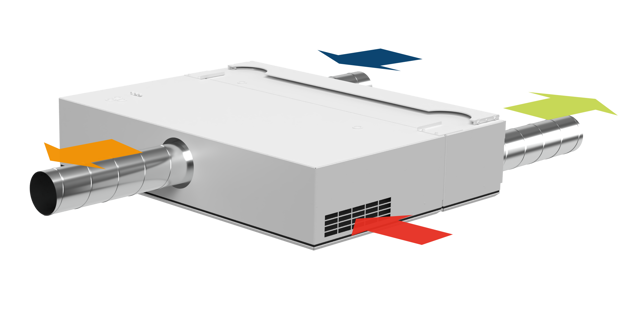

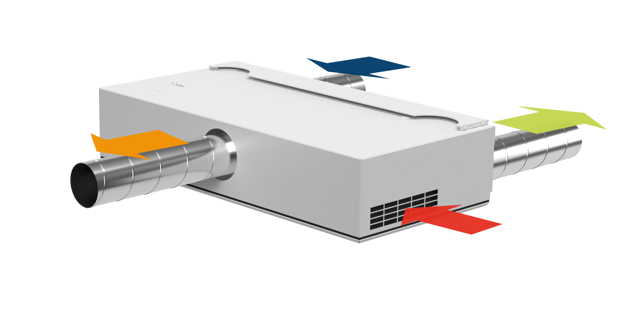

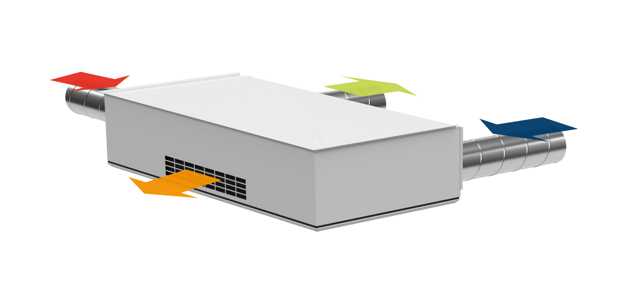

Comme la centrale AM 150 peut être fixée au mur ou dans un cadre à fixation au plafond, elle constitue également un choix évident pour les bâtiments modulaires. Elle peut être installée de façon entièrement visible ou intégrée partiellement au plafond, seule la partie inférieure étant alors visible. Il est possible de gainer l’aspiration, ce qui permet par exemple d’intégrer la centrale dans un plafond diffus ou de raccorder l’aspiration depuis une pièce adjacente.

Exemples de domaines d’application

  • Bureaux de 1 ou 2 personnes
  • Salles de réunion et pièces apparentées de petite taille
  • Bâtiments modulaires
  • Chambres d’hôtel
Data AM 150

CARACTÉRISTIQUES TECHNIQUES

Classe de filter

30 dB(A)

35 dB(A)

Boost

Débit d’air maximum

ePM10 75%

ePM1 55%

ePM1 80%

115 m3/h

90 m3/h

85 m3/h

147 m3/h

126 m3/h

115 m3/h

216 m3/h

197 m3/h

180 m3/h

Portée (0.2 m/s)

ePM10 75%

ePM1 55%

ePM1 80%

2,6 m á 115 m3/h

2,1 m á 90 m3/h

1,9 m á 85 m3/h

3,4 m á 147 m3/h

2,8 m á 126 m3/h

2,6 m á 115 m3/h

-

Intensité nominale*

0,2 A

0,3 A

1 A

Puissance absorbée nominale*

21 W

38 W

96 W

Branchement électrique

1 x 230 V + N + PE / 50 Hz

Raccordements des gaines

Ø125 mm

Poids

47 kg

Échangeur thermiques à contre-courant

PET

Filtre air extérieur

ePM10 75%, ePM1 55% ou ePM1 80%

Filtre air repris

ePM10 75%

Coloris, panneaux

RAL 9010 (blanc)

Câble d’alimentation

3 x 0,75 mm²

Fusible recommandé

10 A

Fuite

<– 0,5 mA

Classe d’efficacité énergétique (classe SEC)

A

Classe d’étanchéité:

Classe L1 cf. EN 1886:2007

Classe A1 cf. EN 13141-7:2010

Dimensions (LxHxP)

1170 x 261 x 572 mm

* Classe de filtre, air extérieur/air repris: ePM10 75% / ePM10 75%

BATTERIE ÉLECTRIQUE

Puissance calorifique

600 W

Protection thermique, réinit. automatique

75°C

Protection thermique, réinit. manuelle

90°C

Standard et options

STANDARD ET OPTIONS

AM 150 H

Bypass

x

Batterie électrique/VPH

Capteur CO2 (intégré)

Capteur de mouvement/PIR (intégré)

Pompe à condensats

Registre d’air vicié motorisé

x

Registre d’air neuf motorisé

x

Échangeur thermiques à contre-courant (PET)

x

Compteur d’énergie

Suspension, console de fixation murale/plafonnière

x: standard
: option

Portée

L’unité de ventilation diffuse l’apport d’air frais dans des directions différentes selon le réglage des
lamelles.
Ceci est décrit dans les illustrations qui indiquent les modèles de diffusion et de projection selon les différents réglages des lamelles.

Portée, vue de dessus

Portée, vue de côté

Le flux d’air a également une influence sur la projection.
Projection à 0.2 m/s. Le modèle d’alimentation d’air est décrit dans différents réglages à 147 m3/h.

Angle des lamelles :
1. 60°
2. 45° (courte portée)
3. 30°
