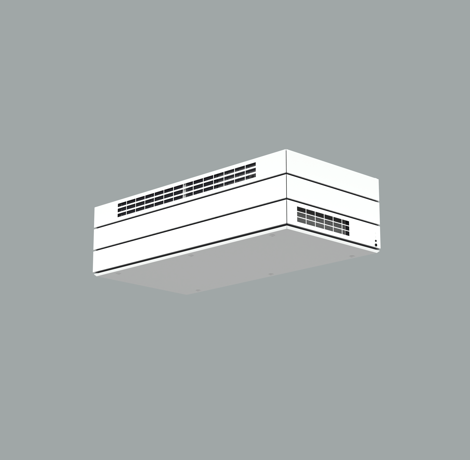

AM 500

La centrale AM 500 est conçue pour la ventilation des pièces de taille moyenne. Il est possible de choisir entre un modèle horizontal et vertical, en fonction du local et de l’emplacement de la centrale. Le modèle AM 500 H offre la possibilité de raccorder un module de refroidissement CC 500 à commande par inverseur. Il est également possible de gainer l’aspiration ou l'insufflation, voire les deux. La centrale peut être gérée à partir d’un pupitre de commande séparé, mais aussi via Airmaster Airlinq® Online, la plate-forme IdO proposée par Airmaster, voire reliée à un système BMS.

L’AM 500 est un système de ventilation décentralisée équilibré à haute récupération de chaleur. Son fonctionnement demande peu d’énergie et permet d’obtenir et de maintenir un air intérieur de qualité de façon économique.

Exemples de domaines d’application

Bureaux
Salles de réunion
Écoles et bâtiments publics
Bâtiments modulaires

Données techniques

Voir le tableau

Données aérotechniques	Classe de filtre
	Air soufflé	Air extrait	30 dB(A)	35 dB(A)
	ePM10 50%	ePM10 50%	430 m3/h	490 m3/h
	ePM1 55%	ePM10 50%	387 m3/h	441 m3/h
	ePM1 80%	ePM10 50%	344 m3/h	392 m3/h

Données physiques	Largeur	Hauteur	Profondeur	Poids	Connexionx de canalisation
AM500	1600 mm	439 mm	779 mm	108 kg	Ø250 mm
AM500+CC-modul	1600 mm	439 mm	1185 mm	191 kg	Ø250 mm


Données électrotechniques	Tension d`alimentation	Intensité nominale	tension électrique nominale	Fusible maximal
AM500	220-240V/50 Hz, ~ 1N+PE	1,1 A	132 W	13 A, 1 fase
CC-modul		6,4 A	1040 W

Batteries chauffantes	Préchauffage électrique (el)	Post-chauffage électrique	Post-chauffage eau
	1000 W	500 W	856 W ved 60/40°C
	4,4 A	2,6 A

Module de refroidissement (CC)	Nominale puissance refroidissement	Fluide frigorigéne	Nominel EER
	3280 W	R410a	3,16

Versioner retour/d'admission

AM 500 H

L'AM 500 H est une version horizontale dans laquelle l’évacuation et l'alimentation sont canalisées vers l'arrière de l'unité. Il peut être combiné avec toutes les variantes arrivée / extraction.

AM 500 V

L'AM 500 V est un modèle vertical dans lequel l’évacuation et l'alimentation sont canalisées par des tuyaux vers le haut de l'unité. Il peut être combiné avec toutes les variantes arrivée / extraction.

AM 500 HRE

L'AM 500 HRE est une version horizontale dans laquelle l’évacuation et l'alimentation sont canalisées vers l'arrière de l'unité. L'alimentation et l'évacuation sont de forme rectangulaire. Il peut être combiné avec toutes les variantes arrivée / extraction.

Versioner échappement/d'admission

AM 500 T

L'AM 500 T est équipé d'une arrivée standard par le haut / d'une extraction par le biais d'une grille. Il peut être combiné avec toutes les variantes évacuation / alimentation.

AM 500 TDE

L'AM 500 TDE est équipé d'une arrivée standard par le biais d'une grille supérieure / d'une canalisation d'extraction. Il peut être combiné avec toutes les variantes évacuation / alimentation.

AM 500 C

L'AM 500 C est équipé d'une arrivée standard par le centre / d'une extraction par le biais d'une grille. Il peut être combiné avec toutes les variantes évacuation / alimentation.

AM 500 CDE

L'AM 500 CDE est équipé d'une arrivée standard par le biais d'une grille au centre / d'une canalisation d'extraction. Il peut être combiné avec toutes les variantes évacuation / alimentation.

AM 500 DIB

L'AM 500 DIB est équipé d'une canalisation d'arrivée / d'une extraction standard par le biais d'une grille. Il peut être combiné avec toutes les variantes évacuation / alimentation.

AM 500 B

AM 500 BDE

L'AM 500 BDE est équipé d'une arrivée standard par le biais d'une grille inférieure / d'une canalisation d'extraction. Il peut être combiné avec toutes les variantes évacuation / alimentation.

AM 500 DIDE
