AM 500
L’Airmaster AM 500 est un système de ventilation décentralisée équilibré conçu pour la ventilation des pièces de taille moyenne.

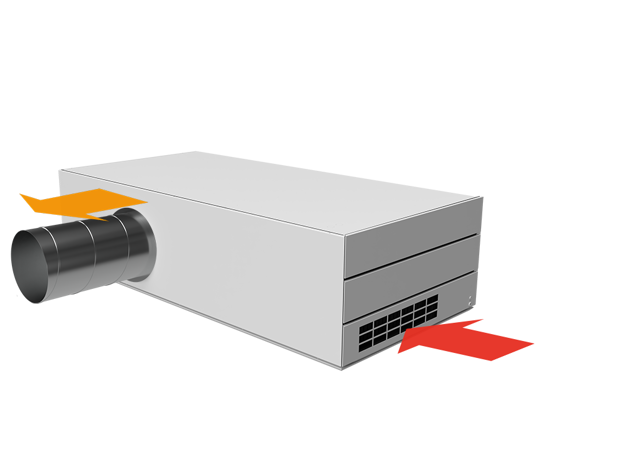

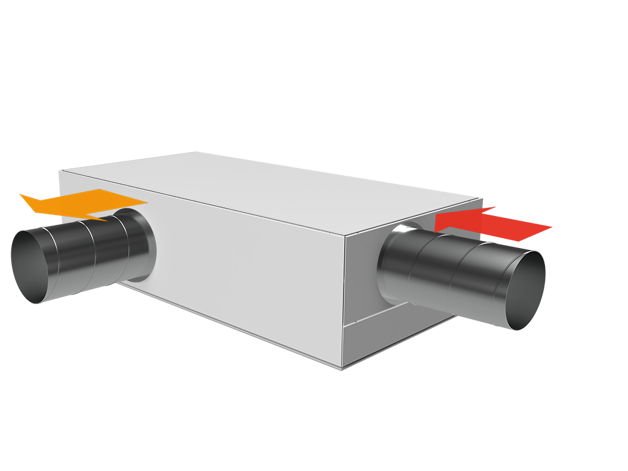

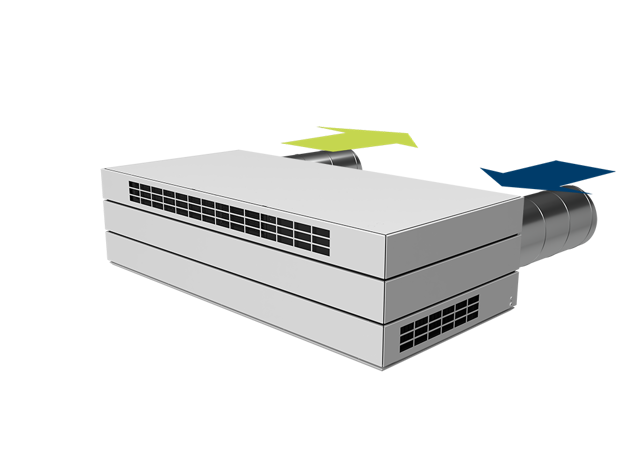

La centrale AM 500 est conçue pour la ventilation des pièces de taille moyenne. Il est possible de choisir entre un modèle horizontal et vertical, en fonction du local et de l’emplacement de la centrale. Le modèle AM 500 H offre la possibilité de raccorder un module de refroidissement CC 500 à commande par inverseur. Il est également possible de gainer l’aspiration ou l'insufflation, voire les deux. La centrale peut être gérée à partir d’un pupitre de commande séparé, mais aussi via Airmaster Airlinq® Online, la plate-forme IdO proposée par Airmaster, voire reliée à un système BMS.
L’AM 500 est un système de ventilation décentralisée équilibré à haute récupération de chaleur. Son fonctionnement demande peu d’énergie et permet d’obtenir et de maintenir un air intérieur de qualité de façon économique.
Exemples de domaines d’application

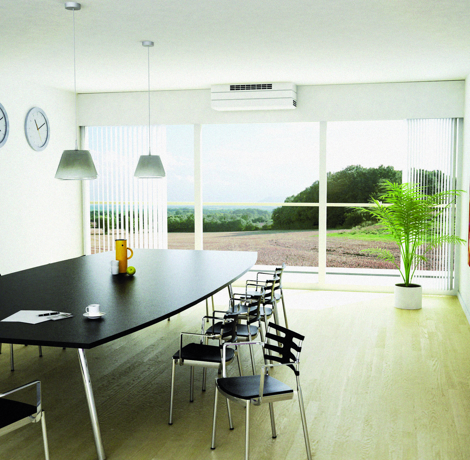

- Bureaux
- Salles de réunion

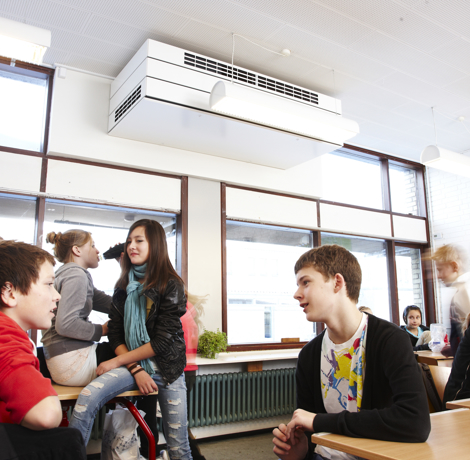

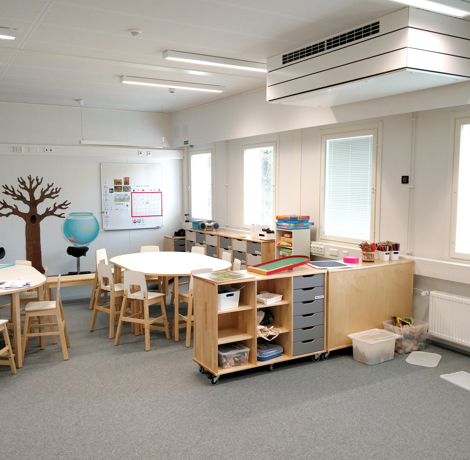

- Écoles et bâtiments publics
- Bâtiments modulaires
Data AM 500
|
CARACTÉRISTIQUES TECHNIQUES |
Classe de filter |
30 dB(A) |
35 dB(A) |
|
Débit d’air maximum |
ePM10 75% ePM1 55% ePM1 80% |
430 m3/h 387 m3/h 344 m3/h |
550 m3/h 495 m3/h 440 m3/h |
|
Portée (0.2 m/s) |
ePM10 75% ePM1 55% ePM1 80% |
5,9 m á 430 m3/h 5,4 m á 387 m3/h 4,8 m á 344 m3/h |
7,5 m á 550 m3/h |
|
Intensité nominale* |
1,1 A |
1,1 A |
|
|
Puissance absorbée nominale* |
132 W |
132 W |
|
|
Branchement électrique |
1 x 230 V + N + PE / 50 Hz |
||
|
Raccordements des gaines |
Ø250 mm |
||
|
Évacuation des condensats |
Ø16 mm |
||
|
Poids |
108 kg |
||
|
Échangeur thermiques à contre-courant |
Aluminium |
||
|
Filtre air extérieur |
ePM10 75%, ePM1 55% ou ePM1 80% |
||
|
Filtre air repris |
ePM10 75% |
||
|
Coloris, panneaux |
RAL 9010 (blanc) |
||
|
Câble d’alimentation |
3 x 1,5 mm² |
||
|
Fusible recommandé |
10 A |
||
|
Fuite |
<– 6 mA |
||
|
Classe d’étanchéité: |
Classe L2 cf. EN 1886:2007 Classe A2 cf. EN 13141-7:2010 |
||
|
Dimensions (LxHxP) |
1600 x 439 x 779 mm |
||
|
* Classe de filtre, air extérieur/air repris: ePM10 75% / ePM10 75% |
|||
|
BATTERIE ÉLECTRIQUE |
PRÉ-CHAUFFAGE |
POST-CHAUFFAGE |
|
Puissance calorifique |
1000 W |
630 W |
|
Protection thermique, réinit. automatique |
75°C |
75°C |
|
Protection thermique, réinit. manuelle |
120°C |
120°C |
|
BATTERIE À EAU CHAUDE |
POST-CHAUFFAGE |
|
Température de fonctionnement maximale |
90°C |
|
Pression de fonctionnement maximale |
10 bar |
|
Puissance calorifique |
858 W* |
|
Diam. raccordement hydraulique |
3/8" (DN 10) |
|
Matériau conduits/ailettes |
cuivre/aluminium |
|
Temps d’ouverture/fermeture vanne motorisée |
60 s |
|
* Capacité : température entrée/retour 60/40°C, débit d’eau 53 l/h |
|
Standard et options
|
STANDARD ET OPTIONS |
AM 500 |
|
Bypass |
x |
|
Préchauffage électrique |
• |
|
Post-chauffage électrique |
• |
|
Batterie à eau chaude (post-chauffage) |
• |
|
Capteur CO2 (intégré) |
• |
|
Capteur de mouvement/PIR (intégré) |
• |
|
Hygrostat |
• |
|
Pompe à condensats |
• |
|
Module de refroidissement (pour modèle horizontal uniquement) |
• |
|
Registre d’air vicié motorisé |
x |
|
Registre d’air neuf motorisé |
x |
|
Retour capacitif de volets motorisés |
• |
|
Échangeur à contre-courant (alu) |
x |
|
Compteur d’énergie |
• |
|
Suspension, console de fixation murale/plafonnière |
• |
|
Mini B USB (sur la face avant de la centrale) |
• |
|
x : standard • : option |
|
Portée
La portée des centrales Airmaster est variable selon le débit d'air.
Les zones bleues illustrent les portées du jet en fonction du débit d'air.
1. La portée, vue de dessus
2. La portée, vue de côté

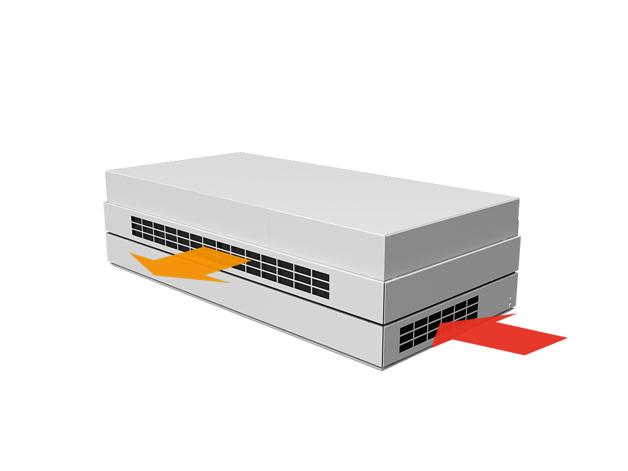

Data module de refroidissement CC 500
|
CARACTÉRISTIQUES TECHNIQUES |
|
|
Puissance frigorifique nominale* |
3280 W |
|
Puissance frigorifique minimale* |
820 W |
|
Rendement énergétique nominal |
3,16 |
|
Débit d'air maximum |
500 m3/h |
|
Débit d'air minimum** |
250 m3/h |
|
Tension d'alimentation |
1 x 230 V + N + PE / 50 Hz |
|
Puissance électrique nominale |
1038 W |
|
Intensité nominale |
6,4 A |
|
Facteur de puissance |
0,71 |
|
Fuite max. |
2,0 mA |
|
Fluide frigorigène |
R410a |
|
Charge |
480 g |
|
Raccordements des gaines |
Ø250 mm |
|
Flexible d'évacuation, diamètre int./ext. |
Ø8/12 mm |
|
Classe d'efficacité énergétique |
A+ |
|
Poids |
82,8 kg |
|
Dimensions incl. centrale (LxHxP) |
1600 x 439 x 1185 mm |
Modèles AM 500

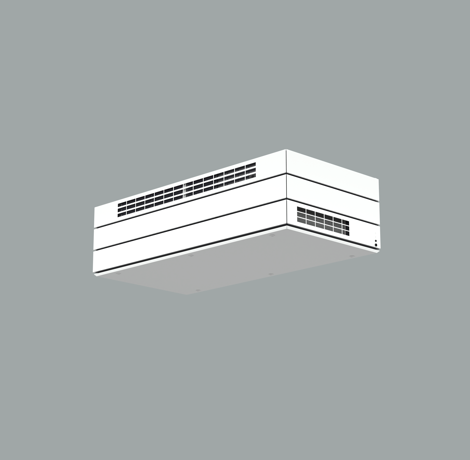

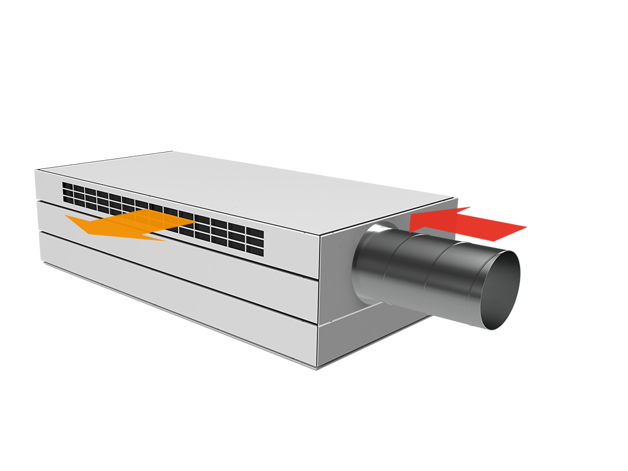

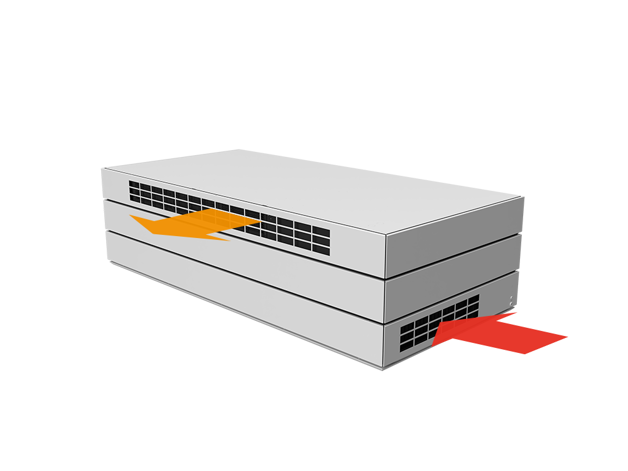

AM 500 HT
AM 500 HC
AM 500 HC

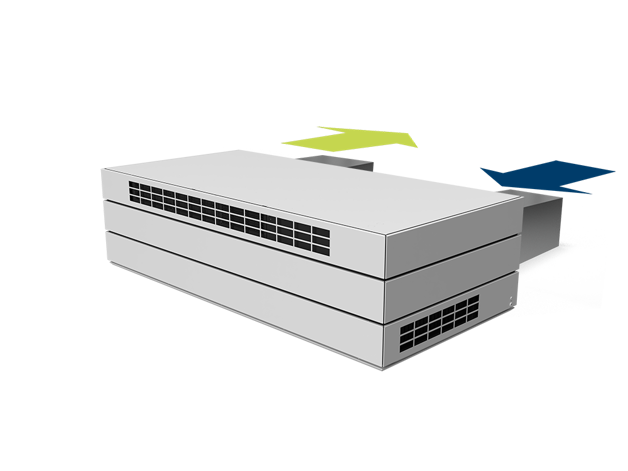

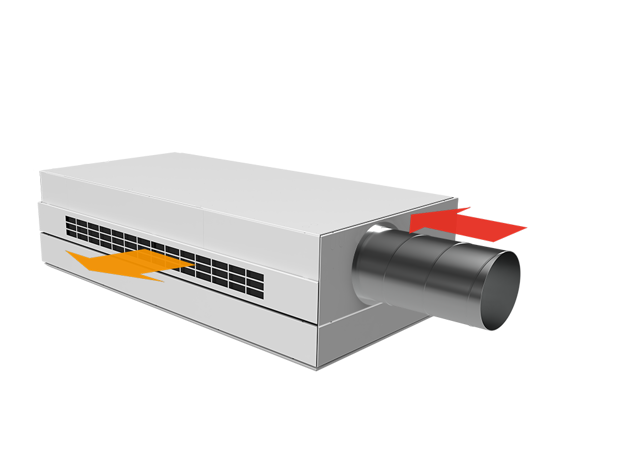

La centrale AM 500 HC est un modèle horizontal avec prise d’air et rejet d’air par l’arrière. La grille de soufflage est située à l’avant du panneau central et la centrale est intégrée à un tiers dans le plafond.AM 500 HB
AM 500 HB

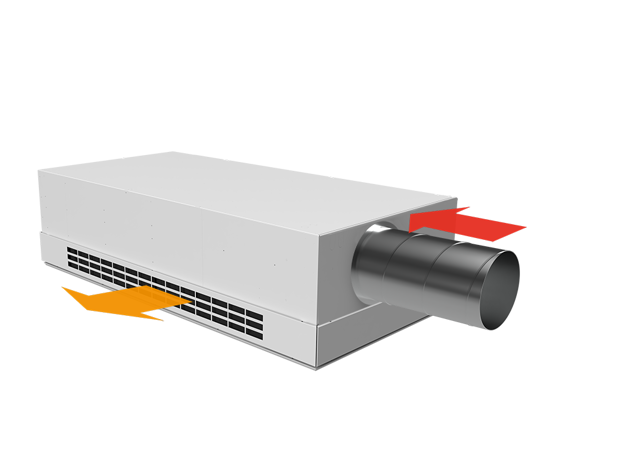

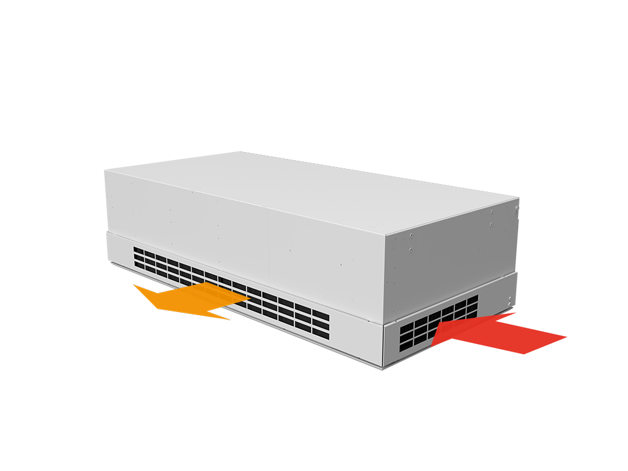

La centrale AM 500 HB est un modèle horizontal avec prise d’air et rejet d’air par l’arrière. La grille de soufflage est située à l’avant du panneau inférieur et la centrale est intégrée aux deux tiers dans le plafond.AM 500 VT
AM 500 VT

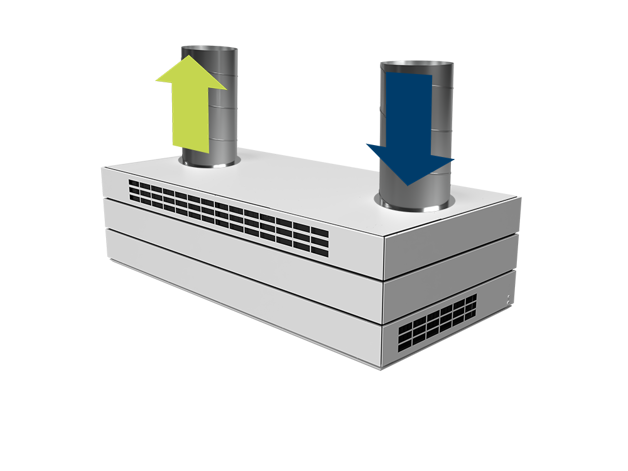

La centrale AM 500 VT est un modèle vertical avec prise d’air et rejet d’air par le haut. La grille de soufflage est située à l’avant du panneau supérieur.AM 500 VC
AM 500 VC
La centrale AM 500 VC est un modèle vertical avec prise d’air et rejet d’air par le haut. La grille de soufflage est située à l’avant du panneau central et la centrale est intégrée à un tiers dans le plafond.AM 500 VB
AM 500 VB
La centrale AM 500 VB est un modèle vertical avec prise d’air et rejet d’air par le haut. La grille de soufflage est située à l’avant du panneau central et la centrale est intégrée aux deux tiers dans le plafond.
