AM 300

Airmaster présente la nouvelle AM 300.

Améliorée en de nombreux points, mais fondamentalement la même.

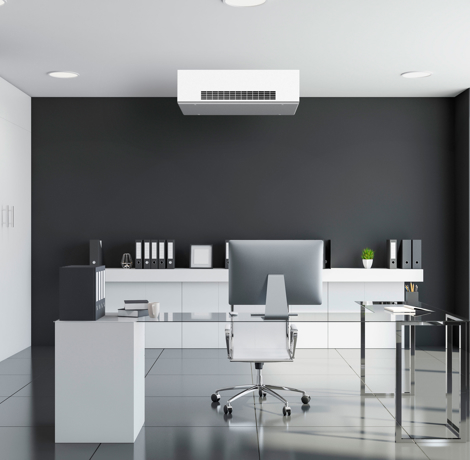

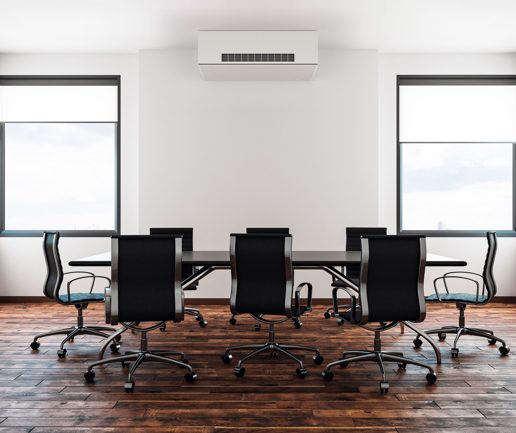

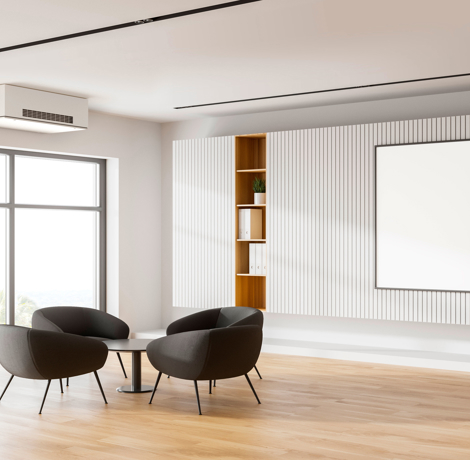

L’AM 300 est un système de ventilation de taille moyenne qui convient pour différents types de locaux tels que bureaux, salles de réunion, restaurants, etc.

La nouvelle AM 300 est un système de ventilation décentralisée de très haute qualité offrant une grande flexibilité, ainsi que des détails techniques mûrement réfléchis et qui en garantissent la convivialité. Elle a également fait l’objet d’une attention toute particulière en matière de réduction de la consommation d’énergie et de durabilité environnementale.

La nouvelle AM 300 s’inscrit dans le prolongement de l’actuelle AM 300. Si elle en préserve le meilleur – moteurs EC, échangeur à contre-courant efficace, automatisation et plus encore – , elle a été rénovée et améliorée en de nombreux points. C’est donc sans craindre d’exagérer que nous pouvons affirmer que ce produit fait résolument passer la ventilation décentralisée dans une nouvelle phase du concept : la ventilation décentralisée dévolue au confort.

Comme tous les autres systèmes de ventilation Airmaster, la centrale AM 300 peut être gérée à partir d’un pupitre de commande séparé, mais aussi via Airmaster Airlinq Online, la plate-forme IdO proposée par Airmaster, voire reliée à un système BMS.

Data AM 300

Caractéristiques techniques

Classe de filtre

30 dB(A)

35 dB(A)

Boost

Capacité maximale *

ePM10 75%

ePM1 55%

ePM1 80%

210 m3/h

205 m3/h

180 m3/h

275 m3/h

270 m3/h

240 m3/h

315 m3/h

315 m3/h

305 m3/h

Portée (0.2 m/s) **

ePM10 75%

ePM1 55%

ePM1 80%

4,25 m á 210 m3/h

4,25 m á 205 m3/h

3,5 m á 180 m3/h

6 m á 275 m3/h

6 m á 270 m3/h

5 m á 240 m3/h

7 m á 315 m3/h

7 m á 315 m3/h

6,75 m á 305 m3/h

Maximum ; puissance nominale à 30dB(A) / 35 dB(A) / BOOST *

175 W ; 55 W/ 102 W / 123 W

Maximum ; courant nominal à 30dB(A) / 35 dB(A) / BOOST *

1,45 A ; 0,45 A / 0,84 A / 1,01 A

Tension d’alimentation

1 x 230 V + N + PE / 50 Hz

Raccordement des gaines

Ø160 mm

Pompe à condensats (Capacité / Hauteur de levage à 5 l/h)

10 l/h / 6 m

Condenseur intérieur / extérieur

Ø4/6 mm

Poids, centrale standard complète

85 kg

Poids, caisson

70 kg

Poids, plaque de fond

15 kg

Échangeur à contre-courant

Aluminium

Filtre air frais

ePM10 75%, ePM1 55% ou ePM1 80%

Filtre air repris

ePM10 75%

Couleur, caisson

RAL 9010 (blanc)

Facteur de puissance

0,53

Câble d’alimentation

3 x 1,5 mm2

Intensité recommandée (édition standard / polaire)

10 A / 16 A

Intensité maximale

16 A

Relais de courant de défaut recommandé

Type A

Courant de fuite AC/DC

<– 0,7 mA / <– 0,005 mA

Code IP

10

Classe énergétique conformément au Règlement européen no 1254/2014

SEC-Classe A

Classe de densité (fuite d’air)

Classe L2 cf. EN1886:2007

Classe A1 cf. EN13141-7:2010

Classe de densité du clapet de fermeture

Classe 3 cf. EN1751:2014

Dimension (LxHxP)

1180 x 344 x 705 mm

* Toutes les mesures sont effectuées en fonctionnement normal dans une situation d’installation standard avec une classe de filtre, air entrant / air sortant :
ePM10 75%/ ePM10 75% avec les grilles murales recommandées par Airmaster, Airmaster Boomerain® Ø160, dans une salle de test de 8,0 m x 10,0 m x 2,5 m
avec une insonorisation de 7,5 dB.

** La portée est mesurée avec un air soufflé refroidi de 2 °C et avec un réglage par défaut de la grille de soufflage. Il est possible d’ajuster le réglage.

Batterie électrique

Préchauffage

Post-chauffage

Puissance calorifique (édition standard / polaire)

1000 W / 2500 W

500 W

Courant nominal (édition standard / polaire)

4,35 A / 10,87 A

2,17 A

Protection thermique, réinitialisation manuelle

120°C

120°C

Batterie à eau chaude

Température de fonctionnement maximale

90°C

Pression de fonctionnement maximale

10 bar

Puissance calorifique nominale ***

1973 W

Diam. raccordement hydraulique

1/2" (DN 15)

Matériau conduits/ailettes

cuivre/aluminium

Temps d’ouverture/fermeture vanne motorisée

60 s

*** Puissance calorifique à capacité maximale de 35 dB(A), température entrée/retour 60/40°C débit d’eau 87 l/h.

Standard et options

Standard et options

Échangeur à contre-courant (aluminium)

x

By-pass motorisé

x

Registre d’air neuf motorisé

x

Registre d’air repris motorisé

x

Batterie de préchauffage électrique

Batterie de préchauffage électrique, édition polaire

Batterie de post-chauffage électrique

Batterie à eau chaude

Pompe à condensats

Interrupteur d’alimentation

Capteur d’humidité électronique (intégré)

Capteur de mouvement/PIR (intégré)

Capteur de CO2 (intégré)

Compteur d’énergie

Filtre air frais ePM10 75%

Filtre air frais ePM1 55%

Filtre air frais ePM1 80%

o

Filtre air repris ePM10 75%

x

Cadre à fixation murale / au plafond

Cadre à fixation au plafond

Diode électroluminescente (indication de l’état de fonctionnement)

x

Manocontact de commande

Pupitre de commande Viva

Pupitre de commande Orbit

Airmaster Airlinq® Online

Airlinq BMS

Module LON®

Module KNX®

Module MODBUS® RTURS485

Module BACnet® MS/TP

Module BACnet® /IP

x : Standard : Option o : Article spécial

Portée

La centrale diffuse l’air soufflé en fonction du réglage des lamelles.
Les illustrations montrent le modèle de diffusion et la
portée avec les différents réglages de lamelles et un débit d’air de 275 m3/h :

1. Grande ouverture de la grille de soufflage, lamelles à 60º.
2. Grande ouverture de la grille de soufflage, lamelles à 45º.
3. Petite ouverture de la grille de soufflage, lamelles à 30º.
4. Petite ouverture de la grille de soufflage, lamelles à 5º.
Toute modification du débit d’air influe en outre sur la
portée

Portée, vue de côté

Lire la suite

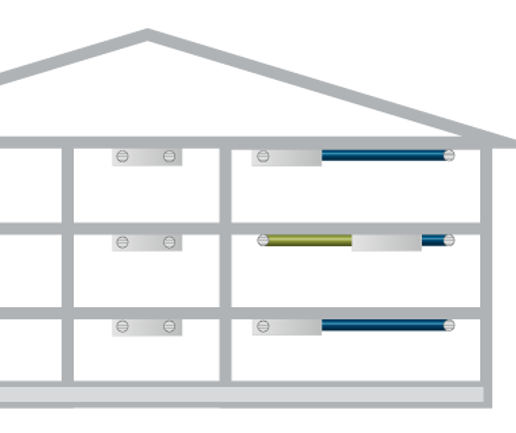

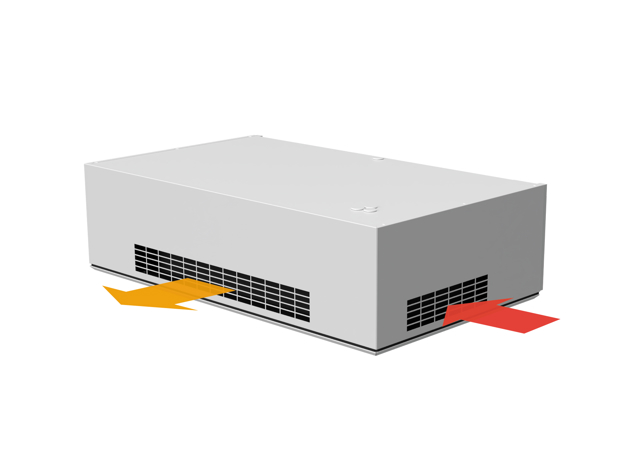

Comme elle permet de gainer à la fois l’insufflation et l’extraction, la nouvelle AM 300 se démarque par sa grande flexibilité en matière de possibilités d’installation.

Exemples :

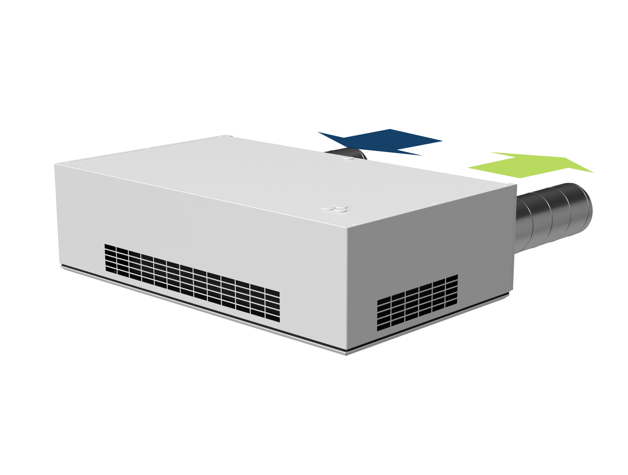

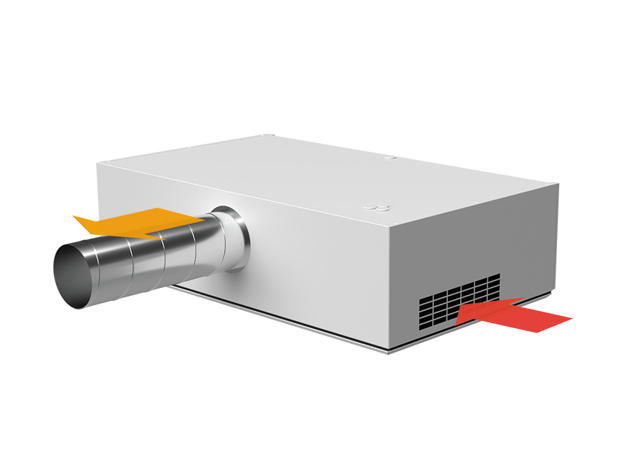

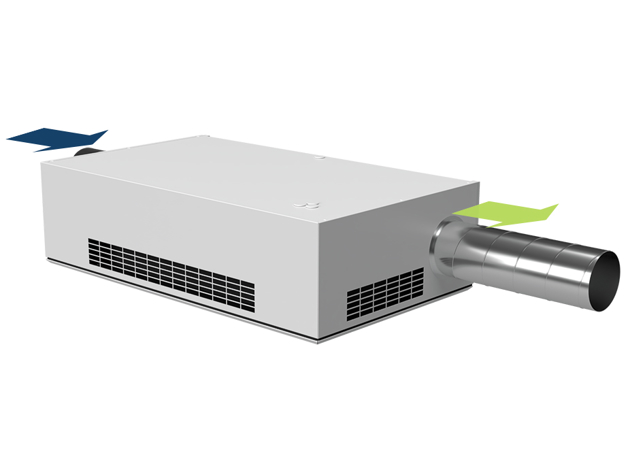

En cas de besoin d’extraction depuis une pièce adjacente

En cas de besoin d’extraction depuis une pièce adjacente

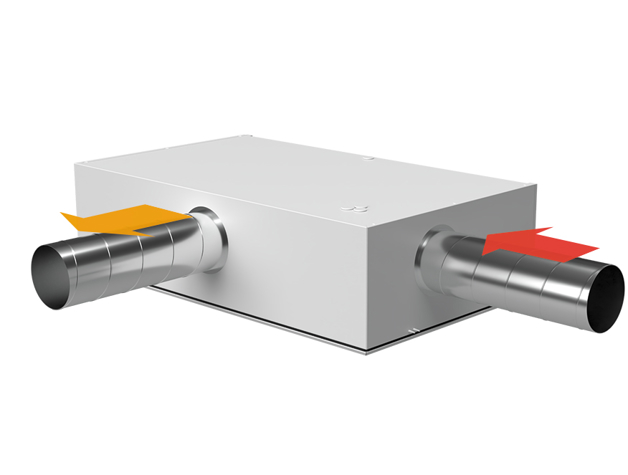

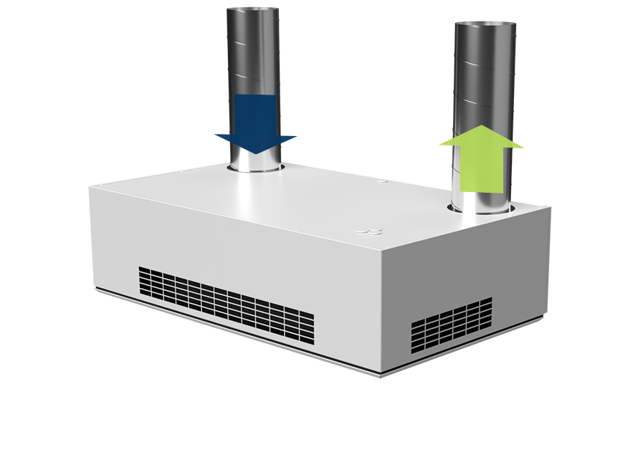

En cas de besoin d’extraction et d’apport d’air dans des pièces adjacentes

En cas de besoin d’extraction et d’apport d’air dans des pièces adjacentes

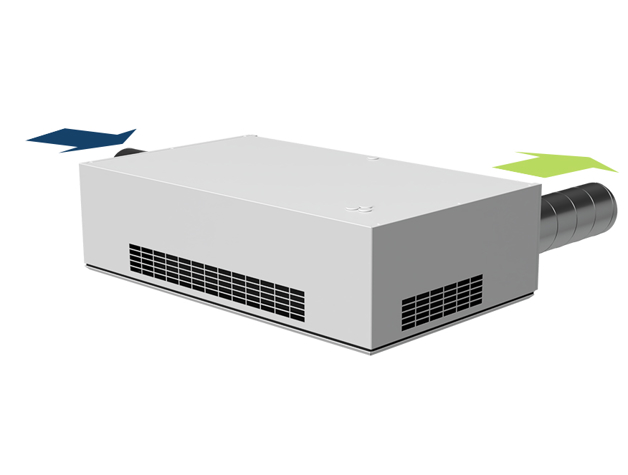

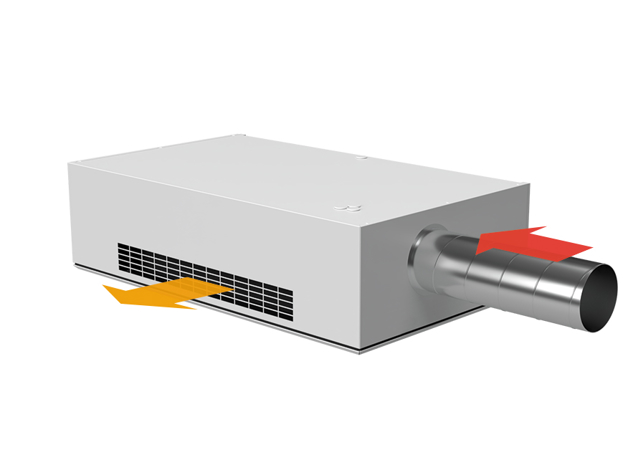

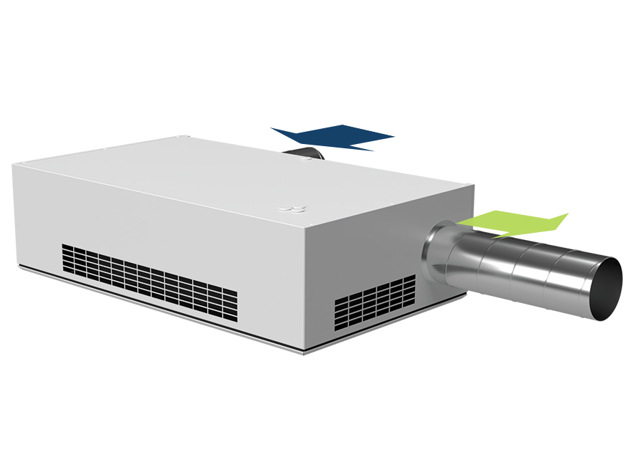

En cas de besoin d’apport d’air vers une pièce adjacente

En cas de besoin d’apport d’air vers une pièce adjacente

Dans une pièce en longueur

Dans une pièce en longueur

La centrale peut en outre être totalement ou partiellement intégrée au plafond. Toutes les centrales Airmaster peuvent être intégrées dans un plafond diffus, seule la plaque de fond étant alors visible. L’air est insufflé au-dessus du plafond et s'infiltre à travers le plafond diffus.  Il suffit dans ce cas de prévoir un raccord d’aspiration séparé.

Installation avec centrale sous le plafond

Installation avec centrale sous le plafond

Installation avec centrale partiellement intégrée au plafond

Installation avec centrale partiellement intégrée au plafond

Installation avec plafond diffus. La centrale se trouve au-dessus du plafond – la plaque de fond est accessible

Installation avec plafond diffus. La centrale se trouve au-dessus du plafond – la plaque de fond est accessible

Des trouées plus petites dans les murs / toits – de Ø 200 à Ø 160

Airmaster lançait en 2019 Boomerain, la grille de façade brevetée qui permet de réduire la dimension des trouées dans les murs.

C’est également le cas de la nouvelle AM 300. La dimension a ainsi été réduite, passant de Ø 200 à Ø 160. Les coûts de perçage sont ainsi réduits, et la grille de façade est également moins visible depuis l’extérieur.

Possibilité d’installer un filtre ePM1 80 %

La nouvelle AM 300 résiste mieux à la pression que son prédécesseur et peut être livrée avec un filtre ePM1 80 % sur l’air entrant. Les filtres ePM1 80 % correspondent à la précédente désignation F9 et se prêtent notamment à une utilisation dans les zones métropolitaines requérant l’élimination des microparticules occasionnées par le trafic. À utiliser dans les zones climatiques ODA 2. Il est également plus facile d’extraire / insérer le filtre si l’espace disponible sous la centrale est limité.

Grille de façade - Airmaster Boomerain Ø 160, lancement au 2ème trimestre 2020

Grille de façade - Airmaster Boomerain Ø 160, lancement au 2ème trimestre 2020

Classification

Accent sur la réduction du bruit

Nous nous sommes fixé comme défi de faire respecter à la nouvelle AM 300 des exigences particulièrement strictes en matière de sons à basse fréquence, lesquelles constituent notamment une obligation dans les bâtiments scolaires en Suède et en Norvège. Nous avons relevé le défi, et sommes d’avis que l’amélioration des performances sonores en matière de basses fréquences est dans l’intérêt de tous nos clients. Les exigences en question sont formulées de manière simple dans la législation suédoise : le niveau de pression sonore pondéré C ne peut dépasser le niveau de pression sonore pondéré A de plus de 20 dB. Ainsi, à 30 dB(A), un maximum de 50 dB(C) est permis.



Faible consommation d’énergie - classe d’écoconception A

La nouvelle AM 300 est toujours équipée de moteurs EC basse consommation et d’un échangeur à contre-courant performant d’une efficacité thermique de quelque 85 %. La centrale consomme fort peu d’énergie pour transporter l’air et répond à la classe énergétique A en matière d’écoconception.

Accent sur l’étanchéité et la réduction des fuites

La nouvelle AM 300 bénéficie d’une étanchéité améliorée et est conforme à :

  • la classe L2 (EN 1886:2007)
  • et à la classe A1 (EN 13141-7:2010)



L’étanchéité s’applique également aux tout nouveaux clapets de fermeture, conformes à la classe 3 (EN 1751:2014) pour clapets de fermeture.

Considérations environnementales

Lors du développement de la nouvelle AM 300, l’accent a été mis sur la recyclabilité, et diverses mesures ont été prises au niveau du choix des composants.

  • La majeure partie des composants peuvent ainsi être démontés et réutilisés une fois qu’ils sont arrivés en fin de vie.
  • De nouvelles gaines facilitent le retrait des composants électriques du système.
  • De nouvelles méthodes de production ont été mises en places, lesquelles ont par exemple permis de réduire jusqu’à 90 % l’utilisation d’adhésifs .
  • L’isolation est exempte de pigments et fabriquée à partir de matériaux en mousse recyclée en granulés recyclables 100 % polyuréthane.

Système d’admission d’air réglable

La nouvelle AM 300 est équipée d’une version manuelle du système adaptatif d’admission d’air Airmaster. Celui-ci permet de régler la diffusion et la portée de l’air entrant, afin d’adapter la centrale aux conditions.

En plus:

  • Un interrupteur d’alimentation provoquant l’arrêt de la centrale en cas d’ouverture de la plaque de fond peut être livré en option.
  • Plaque de fond avec charnière à 4 maillons permettant un placement sûr et infaillible de la plaque de fond par rapport au Elle offre également assez de place à l’arrière de la plaque de fond pour le chambranle d’une porte ou d’une fenêtre.
  • Il y a de la place pour une isolation anti-condensation de 40 mm et une plaque de plâtre de 13 mm autour des conduits d’air entrant et sortant.
  • Les fils et les tuyaux de condensat peuvent être acheminés au-dessus de la centrale dans n’importe quelle direction.

AM 300 édition polaire et échangeur enthalpique

Airmaster connaît une demande croissante dans les zones géographiques marquées par un froid intense, avec des températures extérieures pouvant atteindre - 35 °C. C’est pourquoi deux initiatives nouvelles sont lancées avec la nouvelle AM 300.

  • Il existe ainsi une « édition polaire » équipée d’une batterie de préchauffage particulièrement grande de 2500 W et offrant des paramètres de fonctionnement adaptés.
  • Au lieu de l’échangeur de chaleur normal, l’AM 300 sera disponible à partir de l’automne 2020 avec un échangeur enthalpique qui récupère l’humidité de l’air évacué. Cette solution est particulièrement adaptée aux zones froides où il est souhaitable de conserver l’humidité à l’intérieur du bâtiment. De plus amples informations suivront.

AM 300 de deuxième génération (2013 - 2020)

L’AM 300 de deuxième génération est un nouveau produit, qui se situe dans le prolongement de la nouvelle AM 300 décrite ci-dessus.

L’AM 300 existe depuis 2007 et a été vendue en de nombreux exemplaires un peu partout en Europe. Quelque 12 000 centrales AM 300 ont ainsi été livrées au fil des ans. C’est donc avec une certaine fierté que nous présentons une nouvelle génération de centrales AM 300, lesquelles ne manqueront pas de contribuer à leur tour à ce succès. La nouvelle AM 300 est par ailleurs la première d’une nouvelle série de modèles Airmaster qui seront lancés dans les années à venir,

Si vous souhaitez raccorder un module de refroidissement, vous devez toujours utiliser une centrale AM 300 de deuxième génération. Le modèle AM 300 H (horizontal) offre la possibilité de raccorder un module de refroidissement CC 300 à commande par inverseur.
